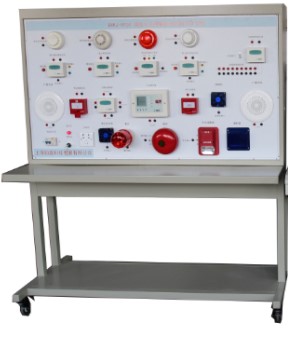

HY-X1B 火災報警聯動和廣播系統實訓裝置
一、系統概述：
火災報警聯動和廣播系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個與防動控制中心控制的火災控制及廣播電話系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、由本公司聯動控制中心設備聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。如配有計算機及監控中心軟件，可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
二、設備參數及性能：
1、裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由感煙探測器、感溫探測器、氣體控制器、手動報警按鈕、消防栓按鈕，驅動模塊。廣播切換模塊、消防總線電話、廣播功放、聲光、警鈴、排煙機、模擬消防泵等組成。
2、電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
3、樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個抽屜、用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3..演示控制實訓臺尺寸：150×68×160cm3
四、實訓項目
1.探測器的安裝與操作
2.總線電話的安裝與操作
3.現場控制模塊的操作線與操作
4.廣播音箱的安裝與接線操作
5.模擬排煙機的操作與控制
6.消防聯動系統的編程實訓
7.消防廣播系統的編程實訓
8.消防聯動主機的設置
9.消防聯動主機的聯動編程
10.消防探測器的便用與編碼
11.消防系統模塊的作用與聯接
12.廣播主機的操作，火警狀態下緊急廣播的切換操作；
13.消防報警系統的互聯操作，線路故障的判斷與處理
14.火警通訊主機的操作，系統功能設置
15.主機與電話分機的通訊操作，分機電話的操作
五、基本配置硬件參數
1.火災顯示盤
GK721火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
2.探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
3.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
4.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
5.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
6.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
7.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
8.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
9.廣播切換模塊
現場發生火災接到控制信號后，可以進行分區管理控制切換事故廣播
