HYDG-500現代電工試驗臺
一、設備組成及功能：

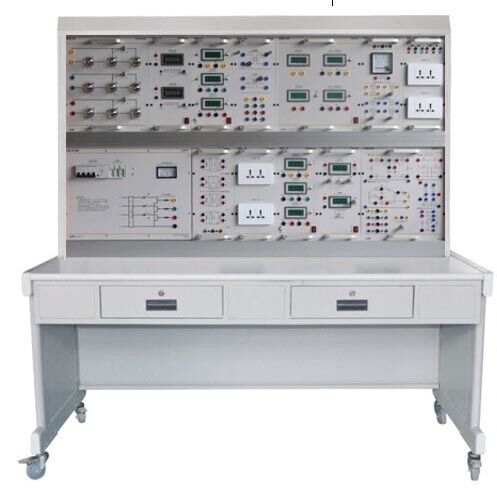

本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱系統等組成。
1、控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，提供交流電源、直流穩壓電源、恒流源及實訓器件等，具體功能如下：
（1）交流電源部分
1）提供三相交流可調電源，配備1臺三相同軸調壓器，規格為1.5kVA/0～430V。
2）設有四路AC220V和一路AC380V交流電源接口，可為實驗掛箱及外配儀器設備提供工作電源。
（2）測量儀表部分
1）智能交流測量儀表：包含數字電壓表三只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯；數字電流表三只：測量范圍0～3A，量程自動判斷、自動切換，精度0.5級，三位半數顯；數字功率、功率因數表三只。精度1.0級，量程0～500V，0～3A。采用ARM芯片設計的智能儀表，量程自動切換，真有效值測量，測量及顯示方式可切換，超量程自動報警，具有過壓過流保護。
2）智能直流測量儀表：直流數字電壓表一只：測量范圍0～200V，輸入阻抗10MΩ，精度0.5級。采用ARM芯片設計的智能儀表，量程可自動和手動切換，4位半數字顯示。直流數字電流表一只：測量范圍0～2A，精度0.5級。采用ARM芯片設計的智能儀表，量程可自動和手動切換，4位半數字顯示。
（3）直流電源部分
1）提供兩路0.0～30V/0.5A可調穩壓電源，從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
2）提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
3）提供一路0～200mA連續可調恒流源，從0mA起調，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
（4）信號發生器（含頻率計）部分
可輸出各種波形，配6位顯示的頻率計。輸出波形：方波、正弦波、三角波、單次脈沖；輸出頻率：3Hz-1MHz連續可調；幅值調節范圍：0-17Vp-p；帶有20dB、40dB衰減功能；所有檔位切換開關采用數碼開關；帶6位數字式頻率計，頻率計精度：0.5級，測試范圍：0-1MHz；短路保護，具有穩幅特性。
2、實訓掛箱部分
（1）電路原理（一）實訓模塊：提供基爾霍夫定律、疊加原理、戴維南定理、雙T網絡、以上電路含取樣插座，串聯諧振、一階、二階動態電路、4組電流取樣插座和1個2kΩ/2W電位器。
（2）電路原理（二）電路元件實訓模塊：提供電阻、提供470Ω、1kΩ、10kΩ/1W電位器、功率2W，30mH×2、10mH×2、15mH電感、非線性元件、多種規格63V CBB可變電容、可變電阻、日光燈電容等元器件，可完成一階二階電路、串聯諧振電路、RLC串并聯電路、微積分電路等實訓，以及其它實驗輔助器件。
（3）儀表設計
1）直流電壓表設計電路
2）直流電流表設計電路
（4）儀表擴展實訓箱：提供1mA/160Ω的指針表、電位器、電阻、電池等，可完成萬用表功能的設計，包含直流表的設計及量程擴展、歐姆表的設計及量程擴展等實驗。也可以完成儀表的誤差測量等實驗。
（5）三項交流電路：提供三相燈泡負載電路，每相3個25W燈泡并聯，其中每個燈泡都有控制開關，方便完成三相不平衡負載的交流電路實驗，由于采用了多個燈泡的并聯，至少能夠承受440V電壓，使在做不平衡三相負載實驗時能夠承受超過220V以上的電壓，保護燈泡的壽命。
（6）功率因數提高組件：提實驗電路、電感、電容，可完成功率因數提高實驗。配置500V耐壓0.47μF和4.7μF電容各1只、0.47-10.17μF五擋可調電容1個，可完成功率因數改變相關實驗。
（7）交流電路：提供實驗變壓器、互感線圈和4組電流取樣插座；
（8）電路綜合實訓模塊：完成儀表量程擴展實訓，電流表、電壓表和歐姆表的設計。
（9）繼電接觸控制實訓模塊：提供3只220V/5A交流接觸器、3只按鈕開關、1只時間繼電器、1只熱繼電器及能耗制動電路，配置電機可完成電機拖動實驗內容。
（10）三相鼠籠異步電動機（△380V）。
（11）實訓導線及配件。
提供2種規格的實驗導線，高壓電路采用4號全塑封閉型安全實驗導線，低壓電路采用全封閉3號實驗導線，兩者不能互插，內含128股銅絲，還應配置實驗臺上各種規格保險管。
二、設備特點
1、模塊化結構
實驗臺采用鋁合金雙層框架結構形式，框架上可任意拆卸交流電源模塊、直流電源、信號發生器、示波器、交直流測量儀表、實驗?zāi)K等，下配置實驗桌，實驗桌配置了儲藏柜和抽屜，結構新穎，外形美觀，方便維修。
2、完善的安全保護功能
提供了電流型漏電保護和實驗導線多重保護功能，確保學生人身安全。實驗裝置的電源、測量儀表均設計了斷路、開路、過量程等保護功能，確保了設備的安全性。
3、儀器儀表配置齊全
配置了實驗所需要的單相可調電源、380V三相交流電源、直流電源（含恒流源和恒壓源）、信號源及頻率計、交流電壓電流表、單三相功率和功率因數表、交流數字毫伏表、萬用表、直流電壓電流表等儀器儀表。
4、測量儀表性能操作簡單，精度高，穩定性好。
采用微處理器設計的測量儀表，顯示穩定，精度高，操作直接，可靠性高。
三、能夠完成實驗、實訓項目
1、電工儀表的使用與測量誤差的計算
2、減少儀表測量誤差的方法
3、元件伏安特性的測繪
4、電位、電壓的測定及電位圖的繪制
5、基爾霍夫定律和疊加原理的驗證
6、戴維南定理及最大功率傳輸定理的驗證
7、等效網絡變換原理與實驗測試
8、受控源實驗
9、雙口網絡實驗
10、互易定理實驗
11、一階電路的響應與測試
12、二階動態電路響應與測試
13、R、L、C元件阻抗特性的測定
14、負阻抗變換器的特性測試
15、回轉器的特性測試
16、雙T網絡的測試
17、RC選頻網絡特性測試
18、串聯諧振電路的研究
19、三相交流電路參數的測定
20、交流電路功率因數改善實驗
21、交流電路的互感測量
22、單相變壓器特性的測試
23、單相變壓器同名端判斷及其應用
24、三相交流電路電壓電流的測量
25、三相電路功率、功率因數
26、三相電路相序的測量
27、三相異步電機Y/Δ起動
28、三相異步電機正、反轉實驗
29、三相異步電機順序起動
30、能耗制動
四、設備主要技術參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m；
3、裝機容量：1.5kVA；
4、重量：100kg；
5、外形尺寸：155cm×70cm×145cm（可根據客戶要求加長）
|
