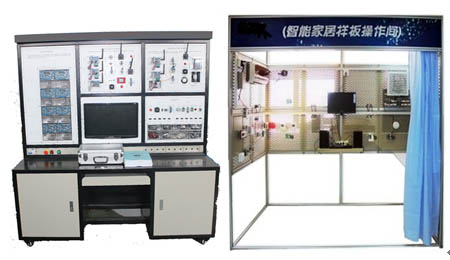

HYZNJJ-4物聯網智能家居實訓開發平臺
一、系統概述
物聯網家居實訓開發平臺定位于物聯網應用專業和物聯網實訓室建設，采用模塊化的設計模式，根據實際需求選配各種模塊組建具有行業特色的物聯網工程實訓室，與實際應用緊密結合，覆蓋物聯網三個層面的主要技術，包括傳感器技術，RFID技術，無線傳感網、WiFi、RJ45網絡等各種通信組網技術，以及各種應用系統。
采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗。
智能書架管理系統包含了一個RFID智能貨架，它由RFID高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還。
環境監控系統采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、CO2濃度、光照強度，土壤溫和水分等，來獲得作物生長的條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。
利用ZigBee協調器，通過傳感控制節點將環境監測數據傳輸?shù)椒⻊掌鳎⒁詧D表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過Internet網絡遠程監測環境信息和設備運行狀態等。
二、系統的組成
1、智能家居開發平臺由基礎控制區、智能家居模擬應用區、溫室大棚模擬應用區、智能貨架區、安防監控區、集成了多種傳感器和輸出控制設備，學生利用ZigBee協調器、路由器、傳感控制節點板，包含協調器、路由器、參考節點、定位節點、傳感控制節點、溫濕度傳感器、光敏傳感器、干簧管/緊急按鍵、煙霧探測傳感器、人體感應傳感器、直流電機、步進電機、LED燈模塊、數碼管模塊、繼電器、空氣溫度、濕度、光照強度。
三、各模塊系統功能實訓
1、溫濕度傳感器模塊 采集環境的溫度與濕度實訓
2、光敏傳感器模塊 采集環境的光照強度實訓
3、煙霧探測傳感器模塊 模擬安防中的煙霧探測實訓
4、人體感應傳感器 模擬安防中的入侵檢測實訓
5、緊急呼救按鍵 模塊緊急呼救求助按鈕實訓
6、LED燈模塊 模擬室內照明實訓
7、直流電機 模擬空調風扇等家電設備實訓
8、步進電機 模塊電動窗簾實訓
10、繼電器輸出（燈） 模擬環境加溫設備實訓
四、技術規格：
1.輸入電源：單相三線（AC220V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<1.0kVA
4.外形尺寸：1600mm×700mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
物聯網樣板實訓間
一、系統功能說明：
1用于ZigBee基本的傳感數據采集與輸出控制實驗
2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3、智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
4、系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
5、智能照明系統
智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
6、智能電器控制系統
智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
二、技術參數：
1、電源：AC220V；5%
2、外型尺寸：（2500*1280*2300）MM
3、安全保護：具有漏電保護裝置
三、系統組成及參數
1、 整套設備采用工業鋁合金型材承重支架，組成半封閉實訓環境；模擬真實家居環境。
2、鈑金采用1.5加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3、實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4、模塊化設計，標準連接件，組合式架構，組裝成各種開方式房間結構，便于維護、拆卸和運輸。
5、樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全；
6、樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電；
7、溫濕度傳感器：采用射頻傳輸過程微加工技術，確保產品具有要求的可靠性和出色的長期穩定性。該傳感器由電容式聚合體測濕組件和 能隙式測溫組件組成，并與 A/D 轉換器以及數字接口在單晶片中無縫結合，使得該產品具有功耗低、反應快、抗干擾能力強等優點。
8、電子門禁：安裝在每個工位的側面，學生通過指紋、刷卡和集中控制方式可控制門禁通行； 指紋，手機機APP等開門能行，強制門狀態為常開或者常閉功能；射頻頻率：13.56MHZ。
9、煙霧探測器：一種半導體氣體感測器，它用來偵測生物性的揮發性氣體，它的電阻值隨著大氣所含的氣體的增加而減少，這種電阻的減少現象，便是用來偵測氣體的電氣輸出信號。
10、安裝配套實訓部件：換氣扇 1個、旋轉式警示燈（不帶蜂鳴器）1個、節能燈 2個、梯子 1個、萬用表測量表 1只、32英寸LED液晶電視 1臺、掛壁式空調 1臺、電動窗簾 1套、平板電腦 1個、DVD、無線攝像機、掛式音響
四、功能實訓
1.APP遠程控制操作實訓
2.實時控制監控實訓
3.智能照明操作實訓
4.無線遙控操作實訓
5.場景控制操作實訓
6.集中控制操作實訓
7.電腦檢測設置操作實訓
8.家電控制操作實訓
8.電動窗簾操作實訓
9.家居安防模塊的連接實訓
10.手機控制等實訓
